Accuracy Measurement
|
Current
|
0.5 class
|
Frequency
|
±0.02Hz
|
Input Measurement
|
Wiring
|
single phase
|
Rated current
|
AC 1A,AC 5A,DC 1A,DC 5A,DC 75mV
|
Rated voltage
|
AC57.7V,AC100V,AC220V,AC380V,DC2V,DC20V,DC200V,DC600V
|
Overload
|
Voltage:1.2times(sustained),2times/sec(instantaneous)
|
Current:1.2times(sustained),10times/5 seconds(instaneous)
|
Power waste
|
Voltage:<1VA/phase,current:<0.4VA
|
Impedance
|
Voltage:>300K,current:<20m
|
Frequency
|
45-65Hz or DC
|
Auxiliary Power Supply
|
Working range
|
AC/DC 80V-270V/AC220V
|
Power waste
|
<4VA
|
Function Module
|
Communication Interface
|
1 RS-485 communication,Modbus-RTU protocol
|
1200-9600bps,the default baud rate:2400BPS
|
Switching Input
|
Support 2 way dry node input
|
Switching Output
|
Support 2 way relay output,capacity:250V/5A AC,30V5A DC
|
Transmitting Output
|
Supports 1 Analog Output:0/4-20mA or 0-5/10V
|
Environment
|
Operational environment
|
-10℃-+55℃
|
Storage environment
|
-25℃-+70℃
|
Relative humidity
|
≤93%,in the place without corrosive gas
|
Height above sea level
|
≤2500m
|
Safety
|
Insulation resistance
|
>100MΩ
|
AC withstand voltage
|
AC 2KV
|
Electro Magnetic
Compatibility
|
Electro-Static discharge
|
4 Class
|
Electrical Fast Transient pulse train
|
4 Class
|
Electrical surge
|
4 Class
|

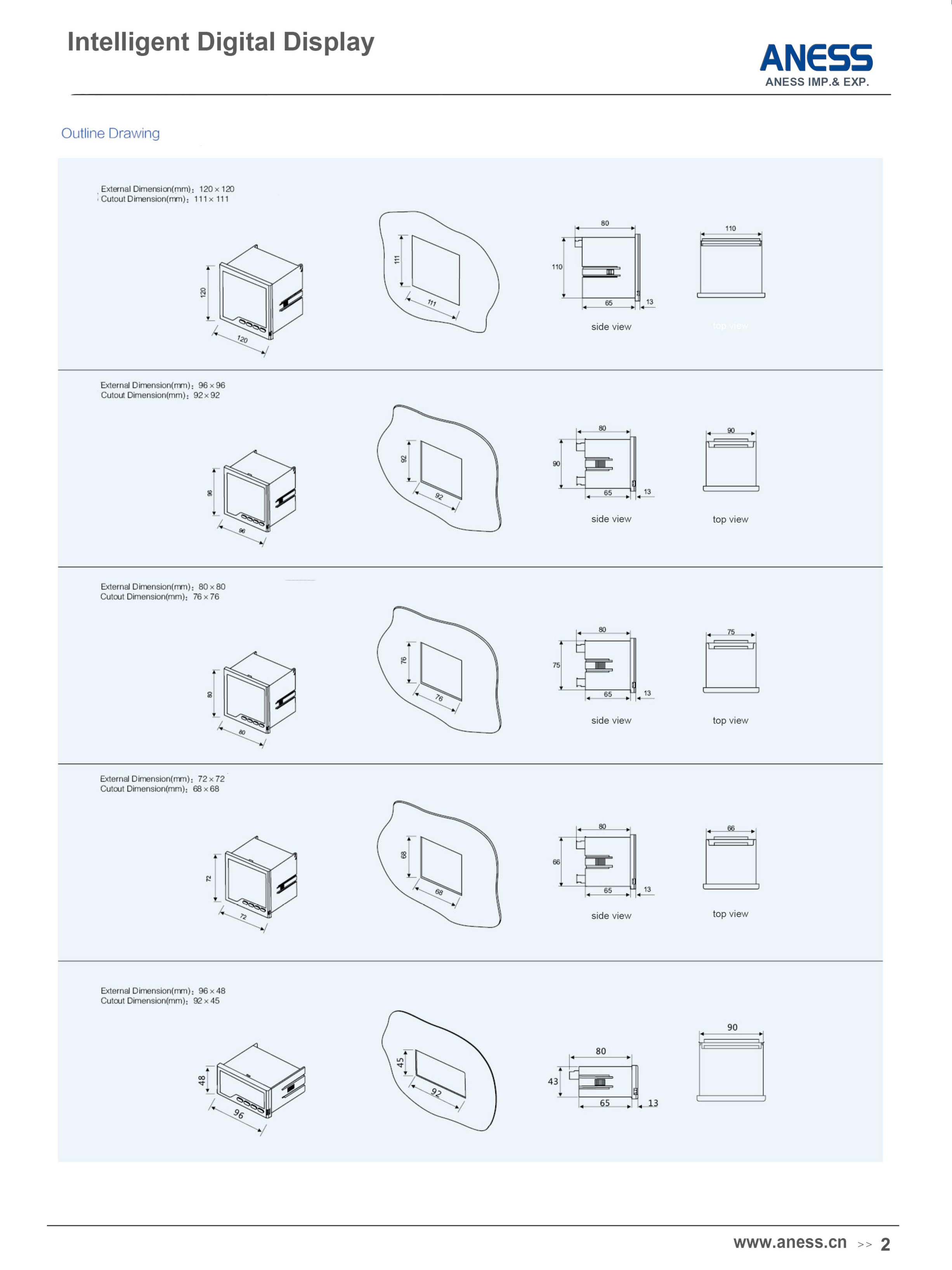

Outline Dimension
|
(mm)Extrnal Dimension
|
120×120,80×80,96×48,96×96,72×72,48×48
|
(mm)Cutout Dimension
|
111×111,76×76,92×45,92×92,68×68,45×45
|
